Die Parametrierung
Der Barcode nach ISO 13950 auf der Muffe trägt Schweißspannung und Schweißzeit. Das Gerät liest sie ein und rechnet die Umgebungstemperatur mit ein – nichts abzutippen, nichts nachzuschlagen.
Ritmo Vertragshändler · Leipzig
Anstecken. Schweißen. Fertig.

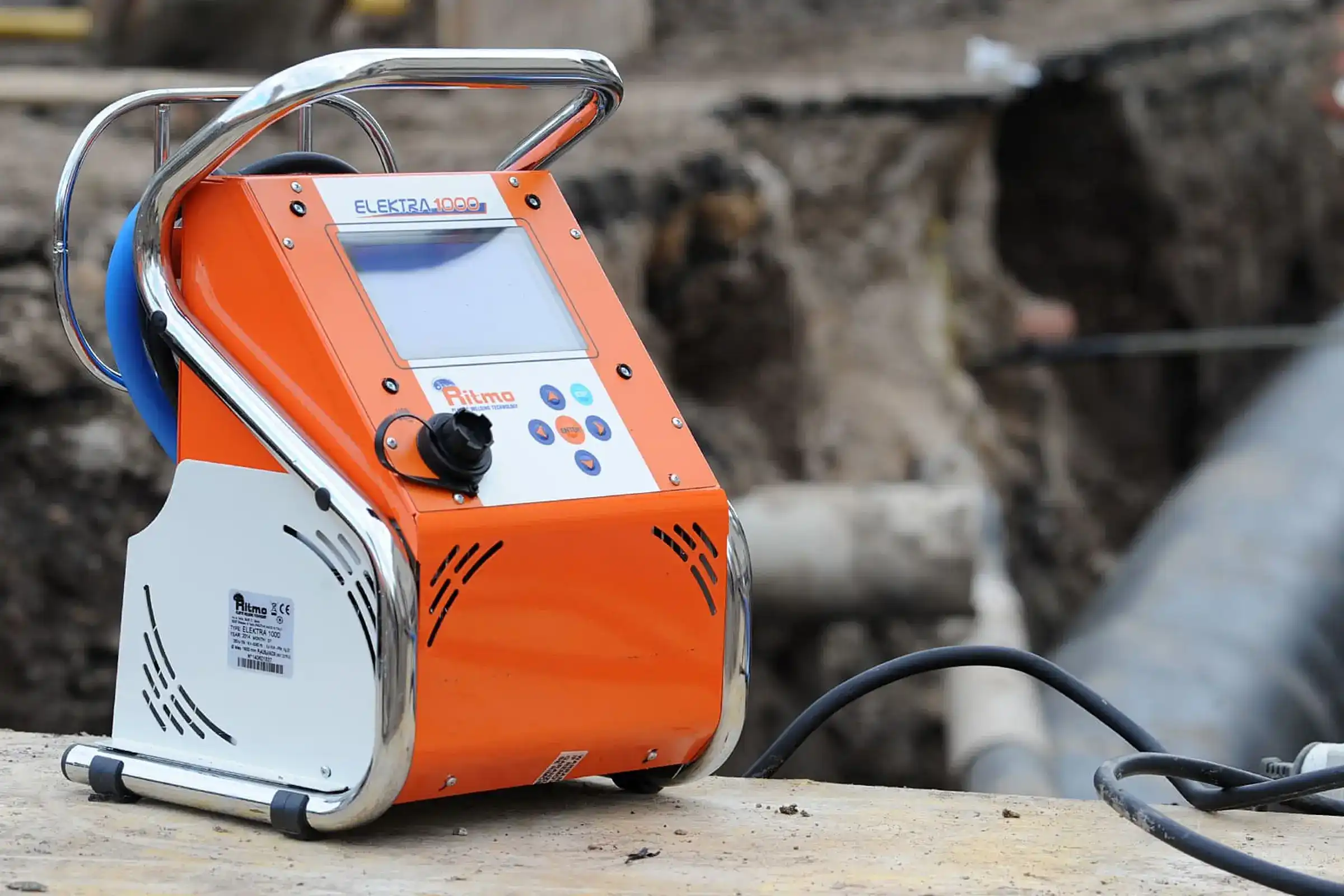

Muffenschweißgeräte von Ritmo für Druckrohr und Entwässerung
- 1Kontaktbuchse Ø 4,0 / 4,7 mm — leitet den Strom ein
- 2Schmelzindikator — steigt beim Schweißen hoch
- 3Heizwendel 8 – 48 V, je Muffenhälfte eine Zone
- 4Mittelanschlag — sichert die richtige Einstecktiefe
- 5PE-HD Rohr, Ø 20 – 1.600 mm
Gemacht für die, die bauen. Adapter anstecken, Zyklus starten — die Parametrierung übernimmt das Gerät, die Vorbereitung bleibt Handarbeit. Davor steht die eine Entscheidung: Heizwendelmuffen mit 8 – 48 V oder HDPE-Hausentwässerung am 230-V-Netz. Zwei getrennte Systeme – danach entscheiden Durchmesser und Dokumentation.
- Geräte
- 5
- Durchmesser
- 1600mm
- Protokolle bis
- 8000
- ab netto
- 399€
Kurzantwort
Was ist ein Muffenschweißgerät?
Ein Muffenschweißgerät verbindet Kunststoffrohre über eine Heizwendelmuffe: Es setzt den Draht unter Spannung, der in der Muffe eingebettet ist. Rohr und Muffe werden dabei plastisch, der entstehende Schmelzdruck schließt den Spalt. Fachlich heißt das Verfahren Heizwendelschweißen, geregelt ist es in der DVS 2207-1.
Nicht gemeint ist das Heizelement-Muffenschweißen, bei dem ein beheizter Dorn Rohr und Fitting von außen anwärmt — ein anderes Werkzeug für kleine PP-R-Leitungen.
Welche Gerätefamilie in Frage kommt, entscheidet die Schweißspannung der Muffe. Heizwendelmuffen für Druckrohrleitungen arbeiten mit 8 bis 48 Volt und tragen einen Barcode nach ISO 13950. Muffen für die HDPE-Hausentwässerung werden direkt mit 230 Volt geschweißt. Erst innerhalb der Familie entscheidet der Durchmesser: Auf dieser Seite stehen fünf Geräte von Ritmo, die zusammen Ø 20 bis 1.600 mm abdecken.
Elektra Mbis Ø 315 mm
Elektra XLbis Ø 1.600 mm
Elektra Lightbis Ø 125/160 mm
Mustang 160 V2bis Ø 160 mm
Universal 315 V1bis Ø 315 mm
Elektra Sbis Ø 200 mm
Begriffe
Heizwendelschweißen oder Muffenschweißen?
Dieselbe Sache oder nicht? Heizwendelschweißen und Elektroschweißen meinen dasselbe Verfahren – Muffenschweißen meint drei. Weil alle drei in derselben Richtlinie DVS 2207-1 stehen, werden sie im Alltag durcheinandergeworfen. Der Unterschied liegt darin, wo die Wärme herkommt.
| Verfahren | Woher die Wärme kommt | Auch genannt |
|---|---|---|
| Heizwendelschweißen | Aus der Muffe selbst. In ihr liegt ein Widerstandsdraht, durch den das Gerät Strom schickt. | Elektroschweißen · Elektrofusion · E-Muffen-Schweißen |
| Heizelement-Muffenschweißen | Von außen. Ein beheizter Dorn wärmt Rohr und Fitting an, danach werden sie ineinandergeschoben. | Muffenschweißen (umgangssprachlich) · Sockelschweißen |
| Heizelement-Stumpfschweißen | Von außen. Die Rohrenden werden am Heizspiegel plan angewärmt und stumpf gefügt – ohne Muffe. | Stumpfschweißen · Spiegelschweißen |
Beim Gerät ist es dasselbe Wort. Muffenschweißgerät, Heizwendelschweißgerät, Elektroschweißgerät und E-Schweißgerät meinen dieselbe Maschine. Auch beim Bauteil: Heizwendelmuffe, Elektroschweißmuffe, E-Muffe und Schweißmuffe bezeichnen die Muffe mit eingebettetem Draht und Kontaktbuchsen Ø 4,0 oder 4,7 mm.
Nicht gemeint ist der Stahlbau. Dort heißt Schweißmuffe ein Formstück, das in eine Stahlleitung eingeschweißt wird – ein anderes Verfahren, ein anderer Werkstoff. Auf dieser Seite geht es ausschließlich um Kunststoffrohre aus PE und PP.
Die fünf Geräte auf dieser Seite arbeiten alle nach dem ersten Verfahren – Heizwendelschweißen. Wer ein Gerät für PP-R-Leitungen mit beheiztem Dorn sucht, ist hier falsch.
Was es leistet
Was das Gerät übernimmt – und was Handarbeit bleibt
Vier Dinge nimmt ein Heizwendelschweißgerät dem Schweißer ab. Eines nimmt es ihm nicht ab – und genau das entscheidet über die Naht.
Die Marke der Muffe
Bei den Geräten für Druckrohrleitungen entscheidet nicht das Fabrikat, sondern die Muffe: 8 – 48 V und ISO-13950-Barcode genügen. Der mitgelieferte Universal-Adapter 90° Ø 4,0 / 4,7 mm passt auf die üblichen Kontaktstifte, markenspezifische Adaptersätze sind nicht nötig. In der Hausentwässerung ist es umgekehrt – dort entscheidet das Kabel über die Marke.
Den Nachweis
Elektra S, M und XL speichern je 8.000 Schweißprotokolle, Ausgabe als PDF oder BIN. Wer gegenüber dem Auftraggeber dokumentieren muss, muss dafür nichts zusätzlich tun.
Die Überwachung
Strom und Spannung werden über die gesamte Schweißzeit mitgelesen. Weicht etwas ab, bricht das Gerät den Zyklus ab und meldet, woran es lag – statt eine Naht zu erzeugen, die von außen fertig aussieht.
Was Handarbeit bleibt
Schälen, Reinigen, Fixieren. Das Gerät prüft nicht, ob die Oxidschicht ab ist und ob das Rohr spannungsfrei sitzt – es schweißt, was ihm vorgelegt wird. Deshalb steht die Vorbereitung auf zwei eigenen Blättern.
Blatt 01
Die Weiche
Druckrohr oder Entwässerung?
Zwei Systemwelten, die sich nicht mischen lassen. Die eine parametriert sich über den Barcode der Muffe, die andere über das markenspezifische Kabel – mit allem, was daran hängt: Medium, Werkstoff, Nachweis.
8 – 48Volt Schweißspannung
Die Muffe bekommt ihre eigene Spannung
Das Gerät liest den ISO-13950-Barcode, übernimmt Schweißzeit und Spannung und regelt den Zyklus über die gesamte Dauer nach. Ein Universal-Adapter statt markenspezifischer Kabel.
Linie: Elektra Light · Elektra 315 · Elektra S/M/XL
Zum Register- MediumGas, Trinkwasser, Druckabwasser, Sprinkler
- WerkstoffPE-HD, PP und PP-R, herstellerübergreifend
- ParameterLaser-Barcodescanner, automatische Temperaturkompensation
- NachweisSchweißprotokolle als PDF oder BIN
230Volt Netzanschluss
Das Kabel gehört zur Marke
Kein Barcode, keine Adapter-Diskussion: Das Gerät hängt an der Steckdose, und das markenspezifische Schweißkabel bringt die Parameter mit. Kompakt und baustellentauglich.
Linie: Mustang 160 V2 · Universal 315 V1
Zum Register- MediumHDPE-Hausentwässerung im Gebäude und darunter
- MarkenCoes, Akatherm, Eurofusion, Geberit, Valsir, Wavin, Vulcathene
- Versorgung230 V einphasig, 50/60 Hz – ohne Transformation auf Kleinspannung
- Gewichtab 1 kg Gerätekörper – passt in jede Werkzeugkiste
Achtung
Kein Gerät bedient beide Welten. Eine Elektra schweißt keine Geberit-Muffe, und ein Mustang schweißt keine FRIALEN-Druckrohrmuffe. Die Schweißlogik ist eine andere – nicht nur die Spannung.
Blatt 02
Formblatt
Welches Gerät passt zu Ihrer Muffe?
Drei Angaben genügen: die Schweißspannung der Muffe, der größte Durchmesser und der Dokumentationsbedarf. Daraus ergibt sich eine Empfehlung – und die Geräte, die ebenfalls passen.
Elektra Lightbis Ø 125/160 mm
Elektra XLbis Ø 1.600 mm
Elektra Lightbis Ø 125/160 mm
Elektra Mbis Ø 315 mm
Elektra Lightbis Ø 125/160 mm
Elektra 315bis Ø 315 mm
Elektra Sbis Ø 200 mm
Position 1 von 3
Pos. 1
Spannung
Was schweißen Sie?
Wenn Sie unsicher sind: Steht auf der Muffe ein Barcode und eine Spannungsangabe zwischen 8 und 48 Volt, gehört sie ins Druckrohrnetz.
Pos. 2
Durchmesser
Bis zu welchem Durchmesser?
Entscheidend ist der größte Fitting, den Sie realistisch schweißen – nicht der Regelfall.
Pos. 2
Durchmesser
Bis zu welcher Nennweite in der Entwässerung?
Grundleitungen und Sammler liegen häufig über 160 mm – dann wird es der Universal 315 V1.
Pos. 3
Nachweis
Wie viel Dokumentation verlangt der Auftraggeber?
Jede Schweißung belegt einen Speicherplatz. Wer täglich Dutzende Muffen setzt, exportiert entweder regelmäßig – oder kauft gleich mehr Speicher.
Befund
Empfehlung
Geprüft · passend
Ihre Empfehlung
netto zzgl. 19 % USt.
Ebenfalls passend — mit ihrem größten Durchmesser
Welches Gerät passt zu welcher Aufgabe?
Die Empfehlungen des Formblatts in einer Übersicht – für alle, die lieber einmal lesen als dreimal klicken. Maßgeblich bleibt die Schweißspannung der Muffe: Die obere Hälfte gilt für Heizwendelmuffen mit 8–48 V, die untere für HDPE-Hausentwässerung am 230-V-Netz.
| Aufgabe | Linie | Empfehlung | Ausschlaggebend |
|---|---|---|---|
| Hausanschluss bis Ø 125/160 mm, überschaubarer Protokollbedarf | Druckrohr | Elektra Light | 7 kg komplett · 325 Zyklen |
| Bis Ø 200 mm, hohes Schweißvolumen | Druckrohr | Elektra S | 8.000 Zyklen · IP 54 |
| Bis Ø 315 mm | Druckrohr | Elektra M | 100 A · 8.000 Zyklen · 9,2 kg |
| Über Ø 315 mm bis Ø 1.600 mm | Druckrohr | Elektra XL | 8–48 oder 8–80 V · 120 A |
| Jede Naht mit Koordinate im Protokoll | Druckrohr | Elektra M + GPS · XL + GPS | GPS nur bei M und XL |
| HDPE-Hausentwässerung bis Ø 160 mm | Entwässerung | Mustang 160 V2 | 1 kg · 230 V · markenspezifisches Kabel |
| HDPE-Hausentwässerung bis Ø 315 mm | Entwässerung | Universal 315 V1 | 5 Kabel ab Werk · 350 Protokolle |
Die Elektra 315 deckt denselben Bereich wie die Elektra M ab, ist aber die ältere Gerätegeneration – sie steht im Register und im Datenblatt, wird hier aber nicht vorgeschlagen. Ob die Elektra Light bis Ø 160 mm reicht, hängt vom Muffenfabrikat ab; Ritmo gibt Ø 125/160 mm an.
Tafel 03
Register
Fünf Muffenschweißgeräte im Überblick
Zeile für Zeile aufklappbar. Alle Preise netto zzgl. 19 % USt.
01
Ritmo Elektra Light
999,00 €netto
Das tragbare Einstiegsgerät für Heizwendelmuffen bis Ø 125/160 mm. Komplett mit Schultertasche 7 kg – gebaut für den Wechsel zwischen Baustellen.
- Universal-Adapter 90° Ø 4,0/4,7 mm im Lieferumfang
- Laser-Barcodescanner nach ISO 13950, 19 Sprachen
- Einsatz von −10 °C bis +50 °C, automatische Temperaturkompensation
- Trevira-Tragetasche im Lieferumfang
- Ausgang
- 8–48 V / 60 A
- Netz
- 230 V / 50–60 Hz
- Aufnahme
- 1.300 W (60 % ED)
- Generator
- 3,5 – 4 kVA
- Speicher
- 325 Zyklen
- Maße
- 200 × 250 × 210 mm
02
Ritmo Elektra 315
1.789,00 €netto
Polyvalentes Gerät mit 100 A Ausgangsstrom für den gesamten Bereich bis Ø 315 mm – inklusive Transportbox für den harten Baustellenalltag.
- Gängige Heizwendelmuffen ohne markenspezifischen Adaptersatz
- Protokollexport als PDF oder BIN, Rückverfolgbarkeit nach ISO 12176-3 und -4
- Generator ab 5,5 – 6 kVA frequenzstabil
- Transportbox 405 × 285 × 340 mm, 3,9 kg – im Lieferumfang
- Ausgang
- 8–48 V / 100 A
- Netz
- 230 V / 50 Hz
- Aufnahme
- 2.600 W (60 % ED)
- Generator
- 5,5 – 6 kVA
- Speicher
- 500 Zyklen
- Maße
- 263 × 240 × 300 mm
03
Ritmo Elektra S · M · XL
ab1.289,00 €netto
Drei Baugrößen auf einer Plattform, IP 54 und 8.000 gespeicherte Schweißzyklen je Gerät. Alle drei sind mit GPS-Modul zu haben – jede Naht bekommt ihre Koordinate.
- S bis Ø 200 · M bis Ø 315 · XL bis Ø 1.600 mm (230 V)
- 110-V-Ausführung erweitert S auf 315 und M auf 500 mm
- Schutzart IP 54, Einsatz von −20 °C bis +50 °C
- Gehäuse 246 × 390 × 240 mm, 8,4 / 9,2 / 9,4 kg
- Ausgang
- 8–48 V · XL auch 8–80 V
- Aufnahme
- 2.300 – 3.500 W
- Speicher
- 8.000 Zyklen
- Schutzart
- IP 54
- Preise
- 1.289 / 1.729 / 2.299 €
- Mit GPS
- 1.889 / 2.449 €
04
Ritmo Mustang 160 V2
399,00 €netto
1 kg Gerätekörper, 3,45 kg mit Koffer – kompakter geht es in der Hausentwässerung nicht. Das Gerät erkennt den Anschluss an die Muffe selbständig und gleicht die Zykluszeit über einen elektronischen Temperaturfühler aus.
- Schweißkabel mit 90°-Steckern und Fixier-Karabiner
- Erkennt den Anschluss selbständig, elektronischer Temperaturfühler
- Meldet Störungen vor und während des Schweißvorgangs
- Kunststoff-Transportkoffer inklusive – 3,45 kg komplett
- Netz
- 230 V, 1-ph., 50/60 Hz
- Aufnahme
- 1.000 W
- Ausgangsstrom
- max. 5 A
- Schutzart
- IP 54
- Maße
- 65 × 185 × 46 mm
- Koffer
- 400 × 330 × 160 mm
05
Ritmo Universal 315 V1
849,00 €netto
Kommt mit fünf Schweißkabeln ab Werk und speichert 350 Schweißprotokolle – das Gerät für Grundleitung und Großobjekt. Grafikdisplay, automatische Muffenerkennung, Firmware über USB aktualisierbar.
- Fünf Kabel ab Werk: A00, A00+, A01, A02, A04
- Verlängerungskabel und Schultergurt inklusive
- 350 Protokolle, Ausgabe als PDF – USB-Adapter auf Anfrage
- Schutzart IP 54, 7,2 kg mit Koffer
- Netz
- 230 V, 1-ph., 50/60 Hz
- Aufnahme
- 2.470 W (230 V)
- Protokolle
- 350
- Ausgabe
- Schutzart
- IP 54
- Maße
- 255 × 180 × 110 mm
Blatt 04
Datenblatt
Technische Daten im Vergleich
Herstellerangaben von Ritmo, ohne Rundung und ohne Auslassung. Die beiden Systemwelten stehen getrennt – vermischen lassen sie sich ohnehin nicht.
Elektra Lightbis Ø 125/160 mm
Elektra Lightbis Ø 125/160 mm
Elektra 315bis Ø 315 mm
Elektra Sbis Ø 200 mm
| Merkmal | Elektra LightArt. 500055 | Elektra 315Art. 500060 | Elektra SArt. 500085-001 | Elektra MArt. 500085-002 | Elektra XLArt. 500085-004 |
|---|---|---|---|---|---|
| Schweißbereich 230 V | Ø 20–125/160 | Ø 20–315 | Ø 20–200 | Ø 20–315 | Ø 20–1.600 |
| Schweißbereich 110 V | auf Anfrage | — | Ø 20–315 | Ø 20–500 | nur 230 V |
| Ausgangsspannung | 8–48 V | 8–48 V | 8–48 V | 8–48 V | 8–48 oder 8–80 V |
| Max. Ausgangsstrom | 60 A | 100 A | 70 A | 100 A | 120 A |
| Leistungsaufnahme | 1.300 W | 2.600 W | 1.800 W | 2.300 W | 3.500 W |
| Empf. Generator | 3,5–4 kVA | 5,5–6 kVA | 3,5–4 kVA | 5,5–6 kVA | 6,5–7 kVA |
| Protokollspeicher | 325 | 500 | 8.000 | 8.000 | 8.000 |
| Barcode-Scanner | Laser, ISO 13950 | Laser, ISO 13950 | Laser, ISO 13950 | Laser, ISO 13950 | Laser, ISO 13950 |
| Datenexport | PDF/BIN, Kabel optional | PDF/BIN | PDF/BIN | PDF/BIN | PDF/BIN |
| GPS-Option | nein | nein | auf Anfrage | ja, + 160 € | ja, + 150 € |
| Einsatztemperatur | −10 bis +50 °C | −10 bis +50 °C | −20 bis +50 °C | −20 bis +50 °C | −20 bis +50 °C |
| Schutzart | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 |
| Maße B×T×H | 200×250×210 mm | 263×240×300 mm | 246×390×240 mm | 246×390×240 mm | 246×390×240 mm |
| Gewicht | 7 kg | 16 kg | 8,4 kg | 9,2 kg | 9,4 kg |
| Lieferumfang | Adapter, Scanner, Tragetasche | Adapter, Scanner, Transportbox | Adapter, Scanner, Koffer, Tasche | Adapter, Scanner, Koffer, Tasche | Adapter, Scanner, Koffer, Tasche |
| Preis netto | 999,00 € | 1.789,00 € | 1.289,00 € | 1.729,00 € | 2.299,00 € |
Alle Preise netto zzgl. 19 % USt. · GPS/Glonass gibt es für Elektra M und XL, bei der Elektra S auf Anfrage
| Merkmal | Mustang 160 V2Art. 500070 | Universal 315 V1Art. 500075 |
|---|---|---|
| Schweißbereich | Ø 32–160 mm | Ø 20–315 mm |
| Werkstoff | HDPE | HDPE · PP-R ab Ø 20 mm mit Kabel A05 |
| Netzanschluss | 230 V, 1-phasig, 50/60 Hz | 230 V, 1-phasig, 50/60 Hz 110-V-Ausführung erhältlich |
| Leistungsaufnahme | 1.000 W | 2.470 W (230 V) 2.700 W (110 V) |
| Max. Ausgangsstrom | 5 A | nicht ausgewiesen |
| Muffenerkennung | automatisch | automatisch |
| Temperaturkompensation | elektronischer Fühler | automatisch, elektronisch |
| Kabel im Lieferumfang | 1 Schweißkabel mit 90°-Steckern | 5 Kabel: A00, A00+, A01, A02, A04 |
| Kabel auf Anfrage | — | A05 (PP-R) |
| Protokollspeicher | keine Protokolle | 350 Protokolle |
| Datenausgabe | — | PDF · USB-Adapter auf Anfrage |
| Display | LCD | Grafikdisplay |
| Schutzart | IP 54 | IP 54 |
| Umgebungstemperatur | −10 … +45 °C | −10 … +45 °C |
| Maße B×T×H | 65×185×46 mm | 255×180×110 mm |
| Koffermaß B×T×H | 400×330×160 mm | 220×450×180 mm |
| Gewicht Gerät | 1 kg | 3,4 kg |
| Gewicht mit Koffer | 3,45 kg | 7,2 kg |
| Lieferumfang | Gerät, Schweißkabel, Fixier-Karabiner, Koffer | Gerät, 5 Schweißkabel, Verlängerungskabel, Schultergurt, Koffer |
| Preis netto | 399,00 € | 849,00 € |
Alle Preise netto zzgl. 19 % USt. · Beide Geräte ausschließlich für HDPE-Hausentwässerung
Welches Schweißkabel für welche Muffenmarke?
Die Kabel bestimmen, welche Marke das Gerät verarbeitet. Bezeichnung, Farbe und Durchmesserbereich nach Ritmo. A00 bis A04 gehören beim Universal 315 V1 zum Lieferumfang, A05 ist auf Anfrage erhältlich.
| Kabel | Farbe | Durchmesser | Muffenmarken |
|---|---|---|---|
| A00 | Gelb | Ø 32 – 160 mm | Coes, Akatherm, Eurofusion, Geberit, Valsir, Wavin Vulcathene |
| A00+ | Schwarz | Ø 200 – 315 mm | Wavin (Waviduo) |
| A01 | Blau | Ø 200 – 315 mm | Akatherm, Valsir, Eurofusion |
| A02 | Rot | Ø 200 – 315 mm | Geberit |
| A04 | Weiß | Ø 200 – 315 mm | Coes (Coestilen) |
| A05 | Braun | Ø 20 – 63 mm | Coes (Coestherm), PP-R — auf Anfrage |
Angaben nach Ritmo Datenblatt, Ausgabe 4/2021
Alle neun Ausführungen auf einen Blick
Was tatsächlich bestellbar ist – beide Systemwelten in einer Liste, je Linie nach Schweißbereich sortiert. Jede Ausführung hat ihre eigene Artikelnummer; die Elektra-Linie S bis XL ist über die Endung 001 bis 005 unterschieden.
| Ausführung | Linie | Art.-Nr. | Schweißbereich | Besonderheit | Preis netto |
|---|---|---|---|---|---|
| Elektra Light | Druckrohr | 500055 | Ø 20–125/160 mm | 325 Zyklen · 7 kg | 999,00 € |
| Elektra S | Druckrohr | 500085-001 | Ø 20–200 mm | 8.000 Zyklen · IP 54 | 1.289,00 € |
| Elektra M | Druckrohr | 500085-002 | Ø 20–315 mm | 100 A · 8.000 Zyklen | 1.729,00 € |
| Elektra 315 | Druckrohr | 500060 | Ø 20–315 mm | 500 Zyklen · 16 kg | 1.789,00 € |
| Elektra M + GPS / Glonass | Druckrohr | 500085-003 | Ø 20–315 mm | Koordinate in jedem Protokoll | 1.889,00 € |
| Elektra XL | Druckrohr | 500085-004 | Ø 20–1.600 mm | 8–48 oder 8–80 V · 120 A | 2.299,00 € |
| Elektra XL + GPS / Glonass | Druckrohr | 500085-005 | Ø 20–1.600 mm | Koordinate in jedem Protokoll | 2.449,00 € |
| Mustang 160 V2 | Entwässerung | 500070 | Ø 32–160 mm | 1 kg · ohne Protokolle | 399,00 € |
| Universal 315 V1 | Entwässerung | 500075 | Ø 20–315 mm | 5 Kabel · 350 Protokolle | 849,00 € |
Alle Preise netto zzgl. 19 % USt. · GPS gibt es nur für Elektra M und XL, bei der Elektra S auf Anfrage
Zwischen zwei Geräten unentschieden? Schreiben Sie uns, was Sie schweißen – Muffenmarke, Durchmesser, Nachweispflicht. Wir sagen Ihnen, welches reicht. Angaben schicken
Tafel 05
Zyklus
Heizwendelschweißen nach DVS 2207
Der Ablauf beim Heizwendelschweißen ist immer derselbe. Was das Gerät abnimmt, ist die Parametrierung – die Vorbereitung bleibt Handarbeit. Und die entscheidet über die Naht.
-
01
Schaben
Oxidschicht über die volle Einstecktiefe abtragen. Ohne Schaben keine Verbindung – wir arbeiten mit dem Schälgerät, weil es gleichmäßig abträgt.
-
02
Reinigen
Schweißzone mit PE-Reiniger entfetten und ablüften lassen. Danach nicht mehr anfassen – jede Hand trägt einen Fettfilm, der die Naht schwächen kann.
-
03
Fixieren
Rohrenden bis zur Markierung einstecken, spannungsfrei ausrichten und in der Haltevorrichtung sichern. Bewegung während der Abkühlzeit zerstört die Naht.
-
04
Scannen
Barcode nach ISO 13950 einlesen. Das Gerät übernimmt Spannung und Schweißzeit und rechnet die Umgebungstemperatur ein. Die Abkühlzeit CT steht daneben.
-
05
Schweißen
Zyklus starten. Strom und Spannung werden über die gesamte Dauer überwacht; bei Abweichung bricht das Gerät ab und meldet, woran es lag.
-
06
Abkühlen & Protokoll
Abkühlzeit der Muffe einhalten, erst danach entspannen. Protokoll speichern oder als PDF/BIN exportieren – damit ist die Naht rückverfolgbar.
Blatt 06
Werkzeug
Was die Naht vorher braucht
Die Schritte 04 bis 06 übernimmt das Gerät. Die Schritte 01 bis 03 bleiben Handarbeit – und die entscheidet über die Naht. Vier Gruppen aus dem Sortiment.
Schälen
Schritt 01 · Oxidschicht
Die Oxidschicht muss über die volle Einstecktiefe herunter – gleichmäßig und ohne Riefen. Dafür nehmen wir durchgehend Schälgeräte: Sie führen das Messer am Rohr und halten den Abtrag über den ganzen Umfang gleich.
PE-Schälgerät Ritmo TURBO Ø 20–180 mm · ab 127,50 €
Universal-Rohrschälgerät Ø 20–225 mm · ab 699,00 €
Rotationsschälgerät RS Ø 40–315 mm · ab 559,00 €
Schälgerät RTC-Reihe Ø 50–710 mm · ab 1.598,00 €
Reinigen
Schritt 02 · Entfetten
Nach dem Schälen wird die Schweißzone entfettet und lüftet ab. Reiniger und Tuch gehören zusammen: Was das Tuch an Fasern hinterlässt, liegt später in der Naht.
PE-Reiniger, DVGW-geprüft 1.000 ml · ab 6,79 €
PE-Reinigungstücher 150 Tücher/Dose · ab 6,49 €
Pipe Marker „Revolution“, weiß 4,94 €
Fixieren
Schritt 03 · Halten
Beide Rohrenden spannungsfrei einstecken und halten, bis die Abkühlzeit abgelaufen ist. Bewegung in dieser Zeit zerstört die Naht – deshalb hält die Vorrichtung und nicht die Hand.
Rohrhaltevorrichtung Kela Ø 16–63 mm · 297,50 €
Universalhaltevorrichtung Ø 20–75 mm · 439,95 €
Universalhaltevorrichtung Ø 63–160 mm · 929,95 €
Rohrhalteklemme, winkelverstellbar DA 32–160 mm · ab 209,90 €
Doppelklemme DA 63–450 mm · ab 219,90 €
Strom
Schritt 05 · Baustelle
Ohne Netz hängt das Gerät am Generator. Ritmo nennt 3,5–4 kVA für die Elektra Light und 5,5–6 kVA frequenzstabil für die Elektra 315. Große Muffen ziehen hohe Anlaufströme – eine Nummer größer ist die günstigere Entscheidung.
Stromerzeuger 4 kVA 1.289,00 €
Stromerzeuger 7 kVA 6 kW Dauerleistung · 1.659,00 €
Stromerzeuger 7 kVA, 230/400 V 2.159,00 €
Stromerzeuger 8 kVA, BG Bau 7,5 kW Dauerleistung · 5.829,00 €
Blatt 07
Einsatz
Gas, Wasser, Abwasser und Erdwärme
Sechs Einsatzfälle und die Regelwerke, auf die sich Verfahren, Muffenkennzeichnung und Protokollformat beziehen.
Gasverteilung
PE-HD · Druckrohr · 8–48 V
Verteilnetze und Hausanschlüsse nach DIN EN 1555. Jede Naht will dokumentiert sein – Protokollspeicher ist hier kein Komfort, sondern Nachweis.Elektra M · XL
Trinkwasser
PE-HD · Druckrohr · 8–48 V
Hausanschluss bis Versorgungsleitung nach DIN EN 12201. Die Temperaturkompensation über den Barcode hält die Schweißzeit auch im Winter im Fenster.Elektra Light · S · M
Druckabwasser & Sprinkler
PE-HD / PP · Druckrohr · 8–48 V
Große Querschnitte, hohe Anlaufströme. Hier zählt der maximale Ausgangsstrom mehr als jedes Gramm Gerätegewicht.Elektra M · XL
Hausentwässerung
HDPE · Entwässerung · 230-V-Netz
Fall- und Grundleitungen im Gebäude. 230 V aus der Steckdose, markenspezifisches Kabel, fertig.Mustang 160 V2 · Universal 315 V1
Erdwärme
PE 100-RC · Druckrohr · 8–48 V
Sondenanbindung und Sammelleitung zum Verteiler. Muffen aus PE 100-RC sind dafür ausdrücklich zugelassen – dieselbe Technik wie im Wassernetz.Elektra Light · S
Industrie und Prozess
PE / PP / PP-R · Druckrohr · 8–48 V
Medienleitungen in Chemie, Galvanik und Lebensmittelbetrieben. Die Elektra-Linie verschweißt neben PE auch PP und PP-R.Elektra M · XL
- Elektra Sbis Ø 200 mm
- Elektra Sbis Ø 200 mm
- Elektra 315bis Ø 315 mm
- Elektra Lightbis Ø 125/160 mm
- Elektra 315bis Ø 315 mm
Blatt 08
Betrieb
Was nach der ersten Naht kommt
Ein Muffenschweißgerät begleitet die Baustelle über Jahre. Was in dieser Zeit mit ihm passiert, entscheidet darüber, ob seine Protokolle am Ende etwas wert sind.
Kalibrierung
Jahreswartung · Prüfprotokoll
Das Gerät schreibt Schweißprotokolle als Nachweis. Belastbar sind die nur, solange Strom, Spannung und Zeitmessung stimmen. Wir warten Ritmo-Geräte jährlich im eigenen Haus und dokumentieren jede Prüfung geräteweise – unabhängig davon, wo das Gerät gekauft wurde.Für jedes Ritmo-Gerät
Schweißkabel und Verschleißteile
Ersatz auf Anfrage
Beim Universal 315 V1 entscheidet das Kabel, welche Muffenmarke das Gerät verarbeitet – ein beschädigtes A02 heißt: keine Geberit-Muffe mehr. Ersatzkabel und Verschleißteile sind im Shop nicht gelistet; fragen Sie danach.Markengebunden
Herkunft
Vertragshändler · Direktbezug
Wir sind Vertragshändler von Ritmo und beziehen die Geräte unmittelbar beim Hersteller. Daran hängt die Versorgung: Ersatzteile und Wartung kommen aus derselben Quelle wie das Gerät – kein Zwischenhandel, keine Herkunftsfrage bei einem Verschleißteil.Ohne Zwischenhandel
Blatt 09
Klärungen
Häufige Fragen zu Muffenschweißgeräten
Acht Punkte aus der Beratung. Bleibt etwas offen: ein Anruf ist der kürzere Weg.
Entscheidend ist die Schweißspannung der Muffe, nicht der Rohrdurchmesser. Heizwendelmuffen für Druckrohrleitungen arbeiten mit 8 – 48 V und tragen einen ISO-13950-Barcode. Dafür ist die Elektra-Linie zuständig.
HDPE-Hausentwässerung wird mit Geräten verschweißt, die direkt am 230-V-Netz arbeiten; die Parameter kommen über das markenspezifische Schweißkabel. Dafür sind Mustang 160 V2 und Universal 315 V1 zuständig. Beide Welten lassen sich nicht mit demselben Gerät bedienen.
Ja. Maßgeblich ist nicht das Fabrikat, sondern die Muffe selbst: Arbeitet sie mit 8 – 48 V Schweißspannung und trägt einen ISO-13950-Barcode, liest das Gerät die Parameter ein und schweißt. Das trifft auf die gängigen Heizwendelmuffen für Druckrohrleitungen zu.
Der mitgelieferte Universal-Adapter 90° Ø 4,0 / 4,7 mm passt auf die üblichen Kontaktstifte. Markenspezifische Adaptersätze sind bei der Elektra-Linie nicht nötig.
Elektra Light und Elektra S: 3,5 – 4 kVA.
Elektra M und Elektra 315: 5,5 – 6 kVA, frequenzstabil – große Muffen ziehen beim Start deutlich mehr.
Elektra XL: 6,5 – 7 kVA.
Mustang 160 V2 und Universal 315 V1: Ritmo weist für die Entwässerungs-Linie keine Generatorempfehlung aus; beide laufen an einer normalen 230-V-Steckdose.
Grundsatz: Lieber eine Nummer größer als knapp bemessen. Ein einbrechender Generator bricht auch den Schweißzyklus ab.
Elektra Light: 325 Zyklen · Elektra 315: 500 · Elektra S, M und XL: jeweils 8.000. In der Drainage-Linie speichert der Universal 315 V1 350 Protokolle; der Mustang 160 V2 erzeugt serienmäßig keine.
Der Export erfolgt als PDF oder BIN. Bei der Elektra Light wird dafür das optionale DB9M-USB-Kabel benötigt.
Beim Universal 315 V1 gehören fünf Kabel zum Lieferumfang: A00 (gelb, Ø 32–160 mm),
A00+ (schwarz, Ø 200–315 mm), A01 (blau), A02 (rot) und A04 (weiß),
jeweils für Ø 200–315 mm. Das Kabel A05 (braun, Ø 20–63 mm, PP-R) ist auf Anfrage erhältlich.
Beim Mustang 160 V2 gehört laut Ritmo ein Schweißkabel mit 90°-Steckern zum Lieferumfang. Welche Marke Ihr Kabel abdecken soll, klären wir vor der Bestellung — rufen Sie uns an.
Mit GPS bekommt jede Schweißung ihre Koordinate ins Protokoll. Bei Netzbaustellen mit hunderten Nähten lässt sich damit später nachweisen, welche Verbindung wo liegt – ohne separates Aufmaß.
Aufpreis: Elektra M + GPS 1.889,00 € statt 1.729,00 €, Elektra XL + GPS 2.449,00 € statt 2.299,00 € (netto).
Das Heizwendelschweißen ist nach DVS 2207-1 (PE) und DVS 2207-11 (PP) anwendbar. Die automatische Parameterübernahme folgt ISO 13950, die Rückverfolgbarkeit der Bauteile ISO 12176-4 und die der schweißenden Person ISO 12176-3.
Die Regelwerke ersetzen nicht die Verarbeitungsrichtlinie des Muffenherstellers. Für Gas- und Trinkwasserleitungen ist zusätzlich eine gültige Qualifikation der ausführenden Person erforderlich; das DVGW-Merkblatt GW 330 gilt dafür als Nachweis.
Ja. Die Abkühlzeit gehört zum Heizwendelschweißen genauso wie zum Stumpfschweißen – sie fällt nur weniger auf. Beim Stumpfschweißen bleibt das Rohr unter Fügedruck in der Maschine; hier kühlt die Verbindung drucklos ab, und nichts hält den Ablauf auf.
Der Muffenhersteller gibt zwei Zeiten vor. Die erste ist als CT auf dem Barcode-Aufkleber angegeben und sagt, ab wann die Verbindung bewegt werden darf – bis dahin wird weder gezogen noch verfüllt. Die zweite ist deutlich länger und sagt, ab wann die Leitung unter Prüf- oder Betriebsdruck gesetzt werden darf.
Beide Werte hängen an Durchmesser und Bauform der Muffe und stehen in der Verarbeitungsrichtlinie des jeweiligen Fabrikats. Die Elektra-Geräte zeigen die Abkühlzeit an und zählen sie herunter. Vor Inbetriebnahme steht ohnehin die Druckprüfung nach EN 805, EN 12007 beziehungsweise DVGW G 469 und W 400.
Ja, für einen Teil des Sortiments: Elektra Light, Elektra M, Elektra XL und Universal 315 V1 vermieten wir. Elektra M und XL jeweils in der Grundausführung – die Ausführungen mit GPS/Glonass stehen nicht zur Miete.
Konditionen auf Anfrage. Schreiben Sie uns, was Sie schweißen und für welchen Zeitraum Sie das Gerät brauchen.
Ihre Frage war nicht dabei? Dann ist es vermutlich ein Sonderfall – und die klären wir am schnellsten direkt. Frage stellen
Passendes Gerät auswählen
Sagen Sie uns Muffenmarke, Durchmesser und Medium – wir sagen Ihnen, welches Gerät passt und welches nicht. Auch dann, wenn es keins unserer fünf ist.
-
Telefon0341 91 87 77 38
E-Mailkontakt@ab-industrie.de
- Standort
- Leipzig
